全自动双端插壳机（两镜头版）

双端插胶壳·两镜头CCD检测·全自动打端插壳

加工范围16AWG-30AWG

加工长度中间留胶长度80-900mm

裁线精度0.5mm+裁线长度*0.2%

最大插PIN色数8色

产品介绍技术参数应用场景

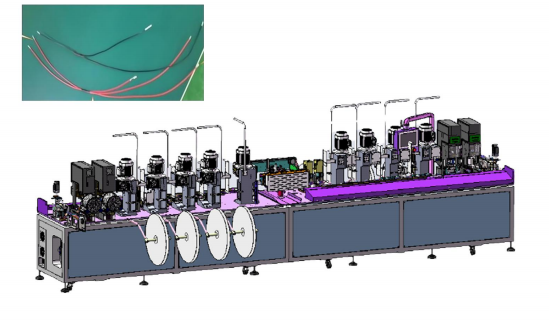

该设备可实现双端插胶壳，线材一端自动切线，剥皮，打端，插壳；另一端自动切线，剥皮，打端，插壳等功能的全自动双端插胶壳机。（搭配两镜头CCD检测，检测端子压接外观及飞丝状况）

功能：A端切线，剥皮，压接、端子CCD、插入；B端切线，剥皮，压接、端子CCD、插入。
加工范围：16AWG-30AWG
加工长度：中间留胶长度80-900mm
裁线精度：0.5mm+裁线长度*0.2%
最大插PIN色数：8色

技术参数

加工范围	16AWG-30AWG
加工长度	中间留胶长度80-900mm
裁线精度	0.5mm+裁线长度*0.2%
最大插PIN色数	8色
控制系统	汇川
伺服马达	汇川
气缸	台湾亚德客
光纤放大器	日本松下
传动模组	宜鑫（配备台湾上银丝杆导轨）
功能	A端切线，剥皮，压接、端子CCD、插入；B端切线，剥皮，压接、端子CCD、插入。

本机广泛应用于以下线束加工场景：

汽车线束「发动机线束、仪表线束、门线束等」适用于对端子压接外观及飞丝有严格检测要求的大批量线束加工。

家电线束「冰箱、空调、洗衣机等家电内部连接线」适用于双端均需插胶壳的批量生产。

工业及消费电子「工业设备内部连接线、消费电子排线等」适用于线径较细（16-30AWG）、双端插壳且需视觉检测的精密线束加工。
